產品用途 :

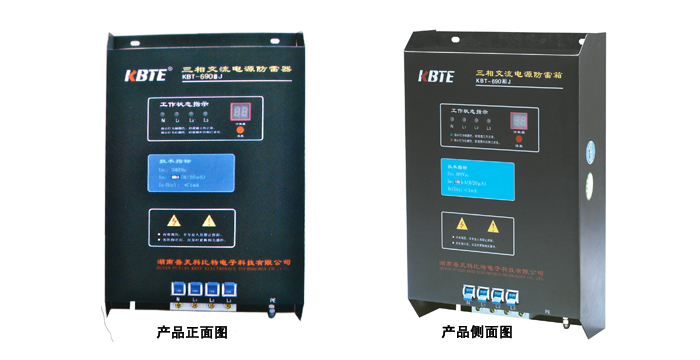

計數式特殊電壓電源防雷箱適合風力發電系統等特殊場合的1T電網制式的三相電源系統，防止雷擊產生的脈沖浪涌及瞬間過電壓對用電設備造成損害。690AJ用于第一級防護，690BJ／60KA用于第二級防護，690BJ／40KA用于第三級防護。接地電阻≤40 主要特點 : 1. 響應時間快：響應時間≤25納秒； 2.自保護電路：內部設有溫控、工頻限流電路，防雷元件劣化或雷擊損壞時自動與電源線路脫離，徹底避免火災發生； 3.雷電計數器：準確記錄雷擊電磁脈沖侵入次數； 4.狀態指示燈：正常情況下指示燈為綠顏色，當防雷元件劣化或被雷擊損壞，對應指示燈變?yōu)榧t顏色 5.通流容量大：防雷箱的通流容量(8／20us)分別為40一200kA 6.性能優越：核心元件采用國際知名品牌，性能穩定可靠 7.限制電壓低：雷電泄流后的殘余電壓低于標準要求的保護水平 8.使用便捷：安裝簡單、方便 安裝說明 : 防雷箱可采用懸掛方式固定在墻壁上。 注意事項: 1.安裝時必須斷開電源 2.防雷箱在工作期間 3.當紅燈亮?xí)r，表示該相防雷阻件已劣化或被雷擊損壞 4.安裝時，所有連接導線要求短、粗、直，并連接牢靠； 5.安裝完后，合上自動斷路器開關，檢查工作狀態是否正常； 6.用戶單位制定防雷設施管理制度，并指定專人管理； 7.定期檢查（測）防雷箱的工作情況，雷雨過后及時查看，嚴禁已老化的防雷箱未經修復而繼續使用。 技術參數：
名稱 編號 型號 規格 額定工作電壓 （V） 動作 電壓（V） 通流 容量 In （8/20） KA 通流容量In（10/350）KA 保護 水平 (V) 防護級別 計數器 外觀尺寸 （mm） 690V計數式三相電源防雷箱 91 KBT-690A J/200 690 1200 200 50 5800 第一級 ★ 334×214×76 92 J/150 150 37.5 5100 ★ 93 J/100 100 25 4400 ★ 94 J/ 80 80 20 3800 ★ 95 KBT-690B J/60 60 / 3500 第二級 ★ 96 J/40 40 / 3200 第三級 ★ 2021/5/19 20:29:55 2021/5/19 20:28:50 2021/5/19 20:27:03 2021/5/19 20:25:33
